legallou
Posts: 12
Joined: Mon Mar 14, 2022 10:59 am

Re: Remplissage arrête après miroir

Post by legallou »

jp-willm wrote: Sun Mar 20, 2022 9:29 am
legallou wrote: Sun Mar 20, 2022 9:14 am Merci à tous pour vos solutions.
Je vais sûrement y passer une bonne semaine pour comprendre le processus de création de chaque solution, en particulier la dernière version de JP Willm. L’enchaînement des fonctions n'est pas simple pour mon niveau de débutant.
Tu préfères un tuto avant que tu aies trouvé comment faire ? :)
Oui et la communauté modéliste t'en seras reconnaissant pour l'éternité, car probable que tu auras fait un tutoriel avant que j'aie réussi à tout comprendre.
jp-willm
Posts: 774
Joined: Sat Feb 06, 2016 4:11 pm
Location: France (Alsace)
Contact:

Re: Remplissage arrête après miroir

Post by jp-willm »

legallou wrote: Sun Mar 20, 2022 12:11 pm Oui et la communauté modéliste t'en seras reconnaissant pour l'éternité, car probable que tu auras fait un tutoriel avant que j'aie réussi à tout comprendre.
Ok :)
Demain matin si tout va bien.

En attendant, si tu veux essayer ce procédé, tu n'es pas obligé de créer une pointe acérée.
Tu peux finir avec un tout petit sketch au profil identique aux autres.

Si tu veux le boucher, tu crées une Surface réglée entre les deux arêtes obliques du bout, suivie d'une extrusion vers l'intérieur.
Il suffit ensuite d'ajouter un congé sur cette extrémité et sur l'arête dorsale.

@+
jp-willm
Posts: 774
Joined: Sat Feb 06, 2016 4:11 pm
Location: France (Alsace)
Contact:

Re: Remplissage arrête après miroir

Post by jp-willm »

Hello,

J'ai cru comprendre qu'il fallait une coque un peu dodue, alors j'ai opté pour une autre solution.

L'atelier Surface et le générateur de formes de Part sont bien pratiques.

Je crois que je vais présenter ceci dans mon tuto.
Attachments
coque-dodue.FCStd
(135.1 KiB) Downloaded 19 times
Capture d’écran_2022-03-20_22-35-20.jpg
Capture d’écran_2022-03-20_22-35-20.jpg (7.59 KiB) Viewed 968 times
Last edited by jp-willm on Mon Mar 21, 2022 9:07 am, edited 1 time in total.
jp-willm
Posts: 774
Joined: Sat Feb 06, 2016 4:11 pm
Location: France (Alsace)
Contact:

Re: Remplissage arrête après miroir

Post by jp-willm »

Hello,

Finalement, je crois que je vais présenter trois possibilités de créer une coque dodue.
Ici, c'est la plus rigolote à partir de b-splines. 8-)
Attachments
coque-dodue-b-spline.FCStd
(143.2 KiB) Downloaded 23 times
Capture d’écran_2022-03-21_06-43-23.jpg
Capture d’écran_2022-03-21_06-43-23.jpg (8.73 KiB) Viewed 900 times
legallou
Posts: 12
Joined: Mon Mar 14, 2022 10:59 am

Re: Remplissage arrête après miroir

Post by legallou »

Très joli le “dodu”, néanmoins pour mon planeur de vitesse, un chouia plus effilé à la pointe serait mieux. Voici un exemple. (Ne pas tenir compte du aplat, à adapter pour chaque planeur).


Bon courage pour le tuto. Je continu à étudier ce matin ton exemple « cache-coque »
jp-willm
Posts: 774
Joined: Sat Feb 06, 2016 4:11 pm
Location: France (Alsace)
Contact:

Re: Remplissage arrête après miroir

Post by jp-willm »

legallou wrote: Mon Mar 21, 2022 9:11 am Très joli le “dodu”, néanmoins pour mon planeur de vitesse, un chouia plus effilé à la pointe serait mieux. Voici un exemple. (Ne pas tenir compte du aplat, à adapter pour chaque planeur).
Oh, pas de problème : tu déformes les b-splines des Sketch et Sketch001 selon le profil que tu veux.*
*Le mieux est de supprimer les rectangles de construction bleus dans ce cas.

Après cette cure, il faudra sans doute "raboter" la base de la coque à l'aide d'un volume 3D rectangulaire et une soustraction booléenne.

Voilà, et le tuto, il est là :
https://youtu.be/_q6u-F5sv4Q
Attachments
legallou
Posts: 12
Joined: Mon Mar 14, 2022 10:59 am

Re: Remplissage arrête après miroir

Post by legallou »

Absent cet après-midi, je viens de lire le tuto. Et, j’ai même compris et pu le refaire. Merci, beaucoup.
buikpolo
Posts: 70
Joined: Sun Feb 20, 2022 2:22 pm

Remplissage arrête après miroir

Post by buikpolo »

Bonsoir Legallou,

Si cela peut aider

Bonne chance :mrgreen:
Attachments
Arrête_1.FCStd
(197.68 KiB) Downloaded 10 times
jp-willm
Posts: 774
Joined: Sat Feb 06, 2016 4:11 pm
Location: France (Alsace)
Contact:

Re: Remplissage arrête après miroir

Post by jp-willm »

legallou wrote: Mon Mar 21, 2022 9:14 pm Absent cet après-midi, je viens de lire le tuto. Et, j’ai même compris et pu le refaire. Merci, beaucoup.
Et si en plus le résultat convient à tes attentes, c'est tout bon. 8-)
Toutefois, je continue de bidouiller le truc...
legallou
Posts: 12
Joined: Mon Mar 14, 2022 10:59 am

Re: Remplissage arrête après miroir

Post by legallou »

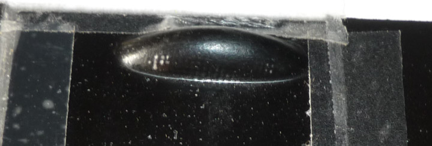

Le résultat « coque-dodue-b-spline » est très bien pour faire le cache servo suivant :

Mais, n’ai pas assez effilé pour :

Depuis hier, j’essaie avec ta solution « cache-coque ». J’ai compris pour la pointe, mais pas pour les slices. Je n’arrive pas à comprendre le processus d’enchaînement des actions.
Est-ce que tu as un tuto, pour un autre objet, déjà existant qui explique la méthode.
PS : Je suis peu libre ces prochains jours, mon bateau à gruter pour réparation.
